Veltins Arena – Schalke ’04 houdt schuifveld in beweging met nieuwe besturing

Opdrachtgever: FC Schalke 04 – Veltins-Arena, Gelsenkirchen

Uitdaging: besturing vernieuwen, beweging behouden

De Veltins-Arena in Gelsenkirchen heeft een schuifveld. Dit betekent dat het complete grasveld mechanisch naar buiten kan worden verplaatst, zodat de grasmat kan herstellen in vol zonlicht buiten de stadionmuren. Tegelijkertijd maakt dit van de Veltins-Arena een multifunctioneel stadion.

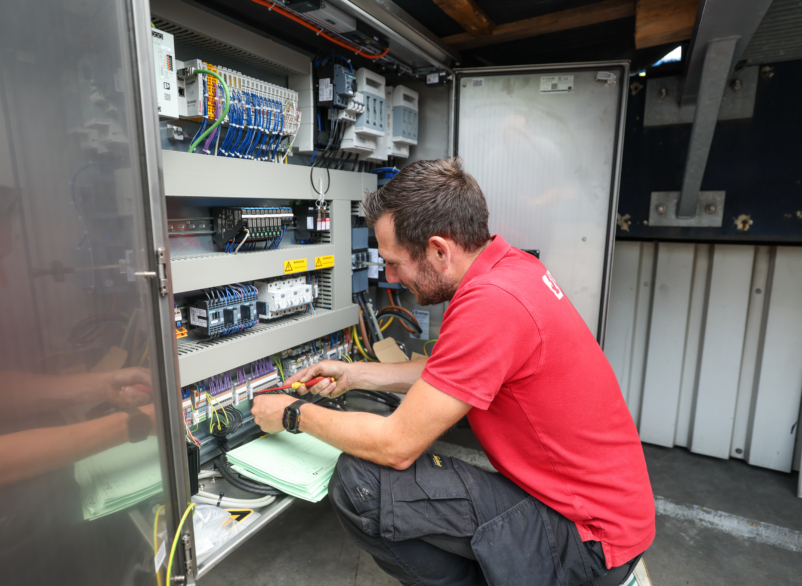

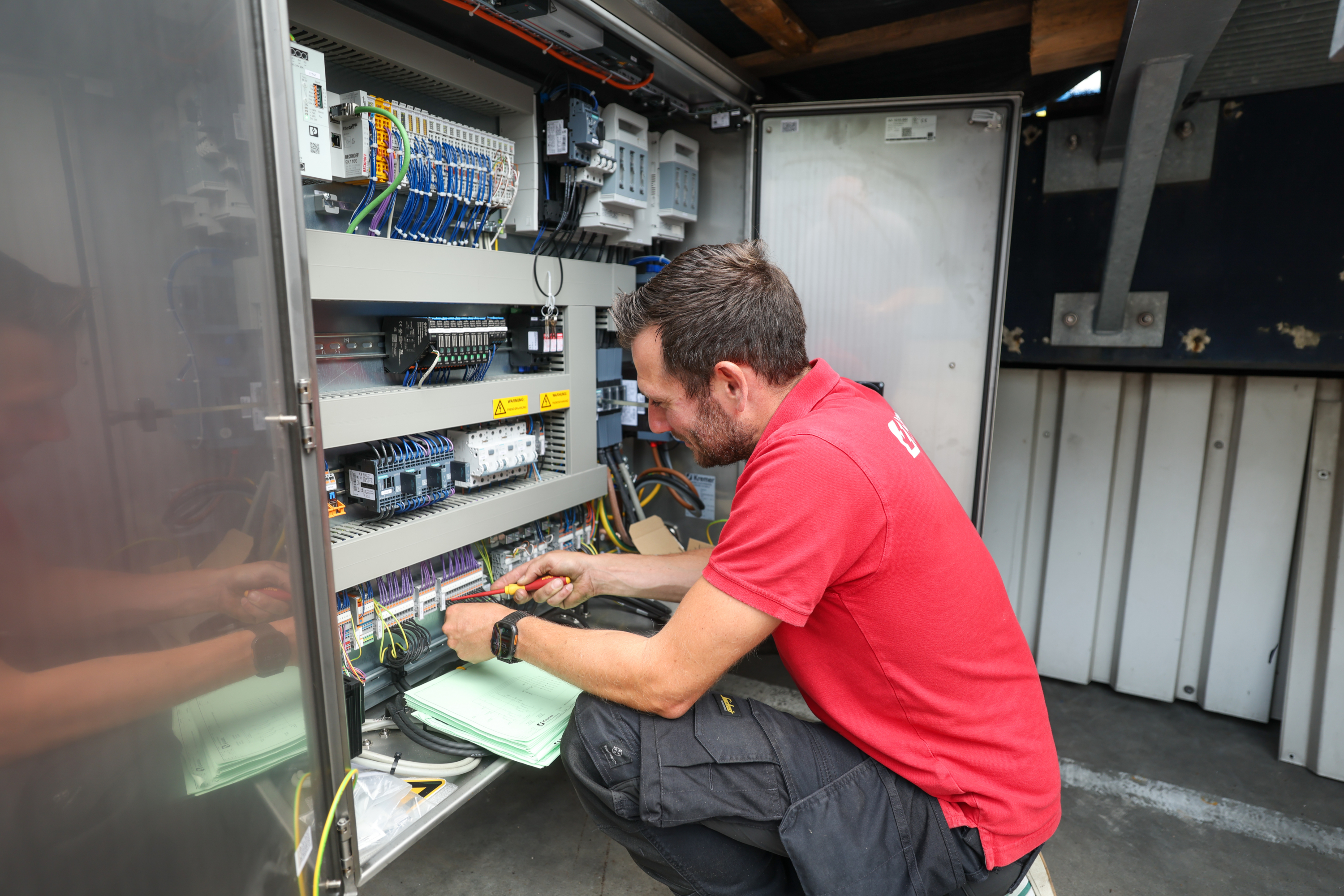

Dit systeem draait al ruim 25 jaar, vanaf de opening van het stadion. De mechaniek is in al die tijd blijven werken, dus na 25 jaar was het tijd voor een retrofit: de mechanische componenten bleven behouden, terwijl de werking gemoderniseerd werd met nieuwe IPC’s van Beckhoff, een nieuwe Beckhoff HMI en nieuwe software.

Aanpak: nieuwe aansturing voor vier hydraulische persen

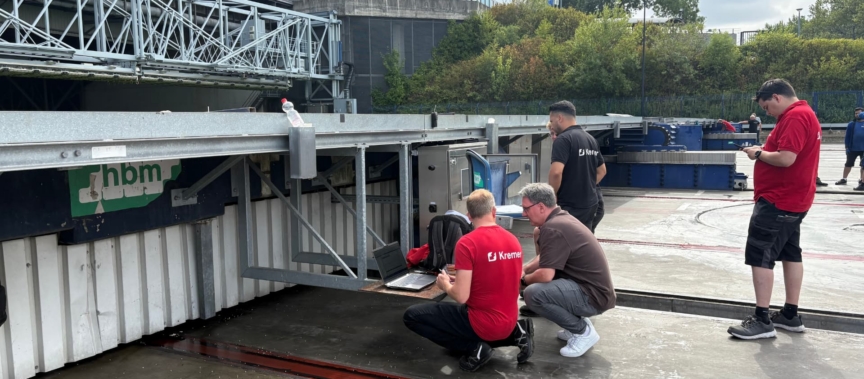

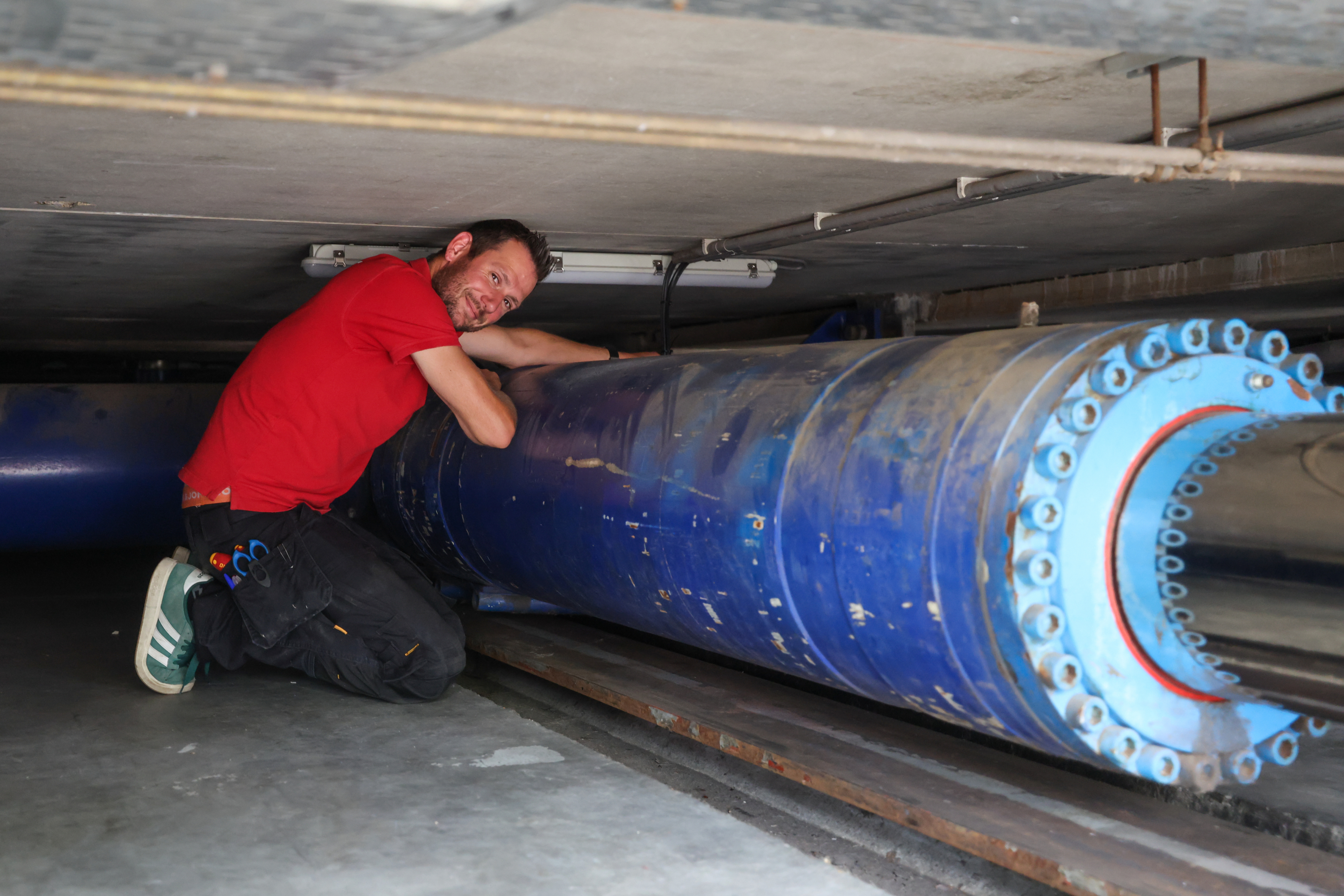

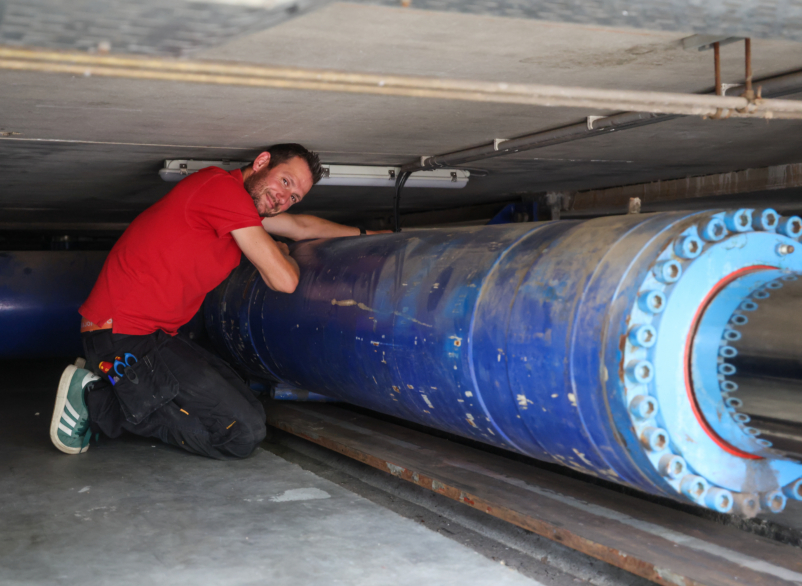

Het veld weegt elf ton en wordt bewogen door vier hydraulische persen. Voor de aansturing hiervan kozen we voor TwinCAT 3 met de TF5810 hydraulic positioning functie, waarmee de positie van het veld nauwkeurig geregeld wordt tijdens elke rit naar binnen of naar buiten. De bediening voor de monteurs bouwden we opnieuw op via een gebruiksvriendelijke Beckhoff HMI, die indien nodig ook zonder technische achtergrond eenvoudig te bedienen is. Veiligheid namen we mee vanaf de basis, met TwinSAFE zodat de bewegingen van het veld gegarandeerd veilig verlopen, ook bij een storing of noodstop. De hele besturing bouwden we op volgens PackML, de internationale standaard voor machinebesturing, zodat de software overzichtelijk blijft en eenvoudig uit te breiden is.

Bezoek Schalke'04

Resultaat: betrouwbaar in beweging, klaar voor het nieuwe seizoen

Het schuifveld is nu weer klaar voor jaren gebruik, met een besturing die past bij de meest moderne eisen. De monteurs werken met een toegankelijk systeem dat makkelijk te bedienen is. Doordat de kabels en componenten van de aansturing vernieuwd zijn, is het risico op storingen en uitval aanzienlijk afgenomen. Moet er toch een onderdeel vervangen worden, dan is dat nu een stuk eenvoudiger. Zo blijft de Veltins-Arena doen waar hij om bekendstaat: binnen een paar uur wisselen tussen voetbalstadion en evenementenhal, zonder dat de kwaliteit van het veld daaronder lijdt.
